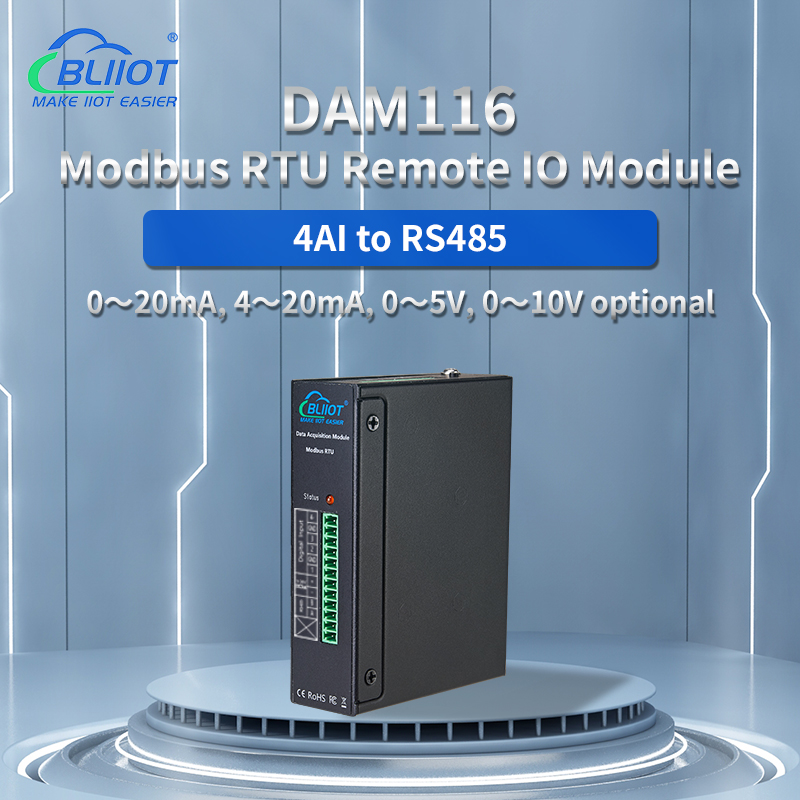

DAM116
4 Kanal Analog Uzak I/O Modülü）
DAM116 analog uzak I/O modülü, endüstriyel otomasyon ölçüm sistemleri için tasarlanmıştır, yüksek hassasiyetli AD toplama ve veri işleme teknolojisi, profesyonel MCU denetleyicisi, non-linear işleme algoritması, yüksek hassasiyet ve kararlı ölçüm yapılmasını sağlar.
DAM116 uzak IO modülü endüstriyel tesislerde zor koşullara dayanabilir olarak tasarlanmıştır. Modbus RTU haberleşme protokollü DAM116 modülünün üzerinde 4 adet analog input bulunmaktadır. DAM116 uzak IO modülü analog olarak 0-5V, 0-10V, 0-20mA, 4-20mA aralığında saha enstrümanlarından ölçüm yaparak ilgili verilen RS-485 portu üzerinden Modbus RTU haberleşme ile üst sistemlere (SCADA, RTU, PLC) veri aktarımı sağlamaktadır.
4 analog input, 4~20mA, 0-20mA, 0-10V or 0~5V olarak sahada bulunan; akım, gerilim, basınç, sıcaklı vb sensör bilgilerinin ölçümlenmesini yapabilmektedir.
1.Standard Modbus-RTU haberleşme ve kolay konfigürasyon;
2.Ters polarite korumalı besleme girişi
34.Built-in watchdog ensure it reliability;
5.12-bit resolution high precision AD acquisition and data processing techniques;
6.4 Analog inputs,default: 4~20mA, 12 Bits ,Isolated;Optional:0~20mA/4~20mA/0-5V/0~10V;
7.Using metal shell, protection class IP30. Metal shell and system security isolation, especially suitable for industrial applications in the field;
8.Small size, L110 * W84 * H30mm, compatible wall installation and DIN35mm industrial rail installation.
|
Item |
Specifications |
|
DC Power supply |
9-36VDC(Peak Voltage must≤40V) |
|
Power consumption |
Typically≤3W |
|
Communication Protocol |
Modbus RTU |
|
Modbus Address |
1-247 |
|
Data format |
n,8,1;e,8,1;o,8,1 or n,8,2 |
|
Communication interface |
RS485 |
|
Baud rate |
1200,2400,4800, 9600, 19200, 38400Bps |
|
Analog inputs |
4,default is 4-20mA,Optional:0~20mA/4~20mA/0-5V/0~10V |
|
Thermometer Wires |
Default: 2 Wires; Optional: 3 Wires. |
|
Measurement Precision |
±0.1%FS |
|
Withstand Tests |
Output /Shell: 2000VAC/min.; 500VDC>100 MΩ |
|
Installation Type |
Wall mount or 35mm DIN Rail |
|
Operation Temperature |
-20~70℃ |
|
Relative Humidity |
-40~85℃ |
|
Size |
110×84×30mm mm(HxWxD) |
